Der M-Bus (Meter-Bus) ist ein standardisiertes, serielles Kommunikationsprotokoll für die automatisierte Fernauslesung von Verbrauchszählern. Es bildet in der Landwirtschaft die technische Grundlage für ein kosteneffizientes Energiemonitoring, das Strom-, Wärme-, Gas- und Wasserverbräuche in Echtzeit erfasst und vergleichbar macht.
Die Entwicklung des M-Bus startete 1990 als Kooperation zwischen Prof. Dr. Horst Ziegler von der Universität Paderborn, dem Metering-Unternehmen Techem GmbH und dem Chiphersteller Texas Instruments GmbH [1]. Es gab damals keinen etablierten Kommunikationsstandard für die Auslesung von Verbrauchszählern. Ein solcher Standard musste kostengünstig und für batteriebetriebene Zähler geeignet sein. Der M-Bus wurde als serielles Bussystem mit einer kostengünstigen Zweidrahtleitung entwickelt [2]. Von den verschiedenen denkbaren Topologien für eine zuverlässige und kostengünstige Vernetzung von Verbrauchszählern eignet sich die Bus-Topologie besonders gut, da sie mehrere hundert Geräte mit deutlich geringerem Verkabelungsaufwand verbinden kann als etwa eine Stern-Topologie. Ein Prinzip, das auch dem M-Bus-Standard zugrunde liegt [3]. Das ursprüngliche Design des M-Bus konzentrierte sich auf die leitungsgebundene Kommunikation und nutzte die Einfachheit und Zuverlässigkeit eines physischen Bussystems. Das Protokoll wurde unter EN 13757 standardisiert, was detaillierte Spezifikationen für die physikalische Schicht und die Sicherungsschicht liefert. [4] Der M-Bus war zunächst im Wärmezähler-Standard EN 1434 definiert, entwickelte sich dann aber zum eigenständigen Standard EN 13757 weiter [1].
Drahtlose Erweiterungen kamen erst deutlich später. Ein Entwurf für Wireless M-Bus (EN 13757-4) war bereits 2003 in Arbeit [5]. Dessen Normierungsarbeit wurde an das CEN Technical Committee TC294 übertragen, das den europäischen Standard EN 13757 erstellte, wobei Teil 4 der Norm die drahtlose Zählerauslesung einführte. Wireless M-Bus Mode N bei 169 MHz für besonders große Reichweiten kam erst mit der Ausgabe 2013 der Norm hinzu [6].
M-Bus ist speziell für die Fernauslesung von Energiezählern (Strom, Gas, Wasser, Wärme) in Gebäuden ausgelegt [7]. Die Norm wurde 1993 als europäische Norm EN 1434-3 verabschiedet und später in EN 13757-2/-3/-4 überführt, die heute als maßgebliche Grundlage gilt [8]. Im Gegensatz zu industriellen Feldbussystemen wie CAN-Bus oder PROFIBUS ist M-Bus explizit auf die Anforderungen der Versorgungswirtschaft zugeschnitten: lange Leitungswege (bis zu 1.000 m), geringe Übertragungsraten (300–9.600 Baud, entsprechend 0,3–9,6 kbit/s, da beim M-Bus ein Symbol einem Bit entspricht) und eine einfache, zweidrahtige Topologie ohne galvanische Trennung . Zum Vergleich: Low-Speed-CAN erreicht bis zu 125 kbit/s, High-Speed-CAN bis zu 1.000 kbit/s die Übertragungsrate des M-Bus liegt damit deutlich darunter [9].
Daneben gibt es inzwischen auch M-Bus-über-LoRaWAN-Gateways, die klassische wired M-Bus Segmente drahtlos anbinden. Für den Einsatz in landwirtschaftlichen Betrieben und Kellereien bleibt der kabelgebundene M-Bus die robustere Wahl, da dieser zuverlässiger in feuchten Umgebungen und bei langen Strecken zwischen Zählern und Datenloggern funktioniert[10].

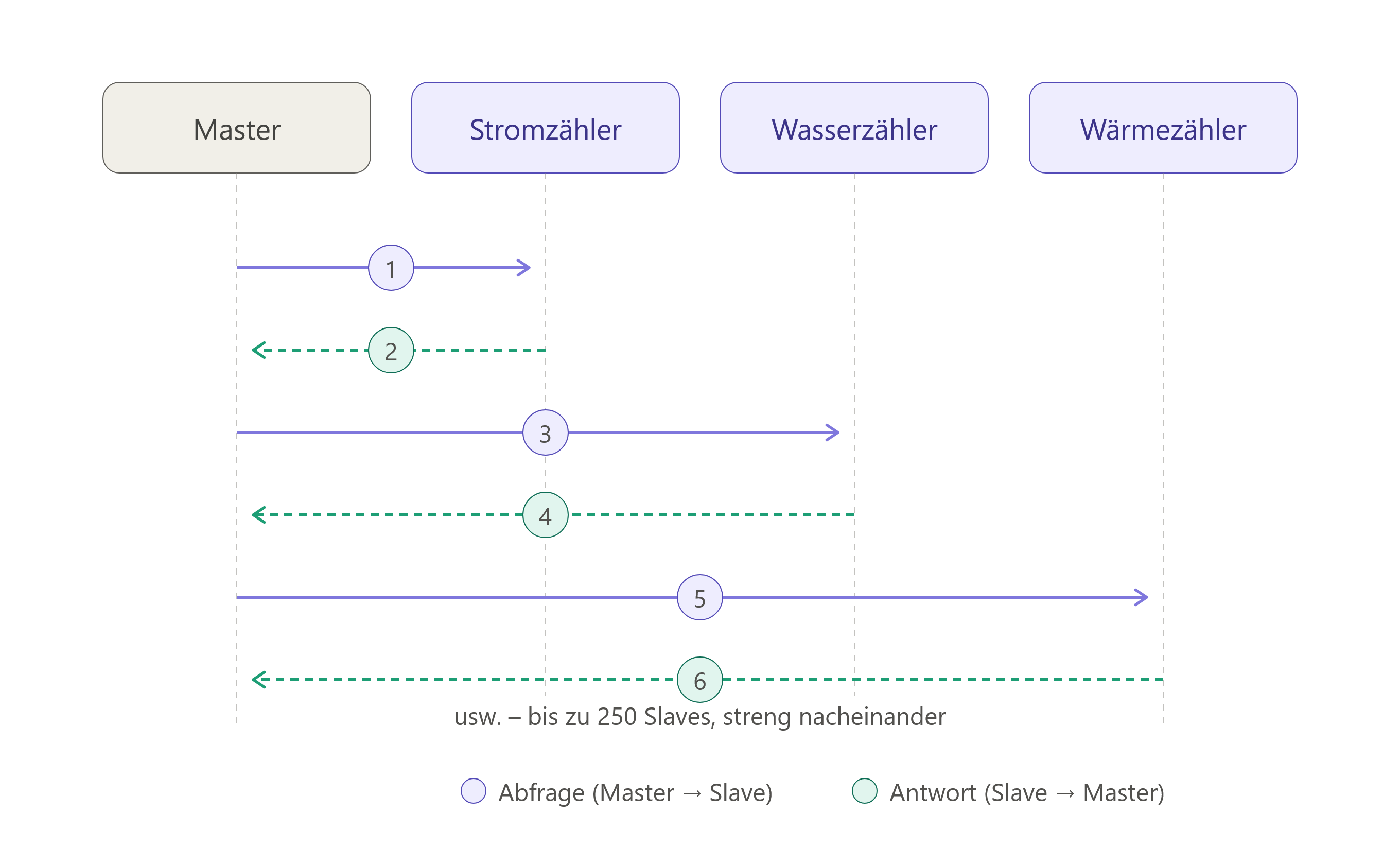

M-Bus funktioniert nach einem einfachen Prinzip: Ein zentrales Steuergerät, der sogenannte Master, fragt nacheinander alle angeschlossenen Zähler und Sensoren ab, die als Slaves bezeichnet werden . Die Kommunikation läuft dabei über ein einfaches zweiadriges Kabel, das gleichzeitig als Stromversorgung für die angeschlossenen Geräte dient. Ein separates Netzteil an jedem Zähler ist damit nicht nötig [11].
Diese Bauweise bringt einige technische Merkmale mit sich, die M-Bus für den Einsatz in Gebäuden, Kellereien oder landwirtschaftlichen Betrieben geeignet machen:
Der M-Bus (Meter-Bus) ist ein europäischer Standard zur Fernauslesung von Verbrauchszählern. Die physikalische Schicht und die Sicherungsschicht sind in EN 13757-2 beschrieben, die Anwendungsschicht in EN 13757-3 [15]. EN 13757-2 beschreibt dabei den Meter-Bus auf Basis einer Zweidrahtleitung (Twisted Pair) [16].
Der Standard selbst kennt zwei Übertragungsvarianten:
Davon zu unterscheiden sind Lösungen, bei denen Zählerdaten über andere Netze weitertransportiert werden. Sie sind im Standard nicht als Variante definiert, sondern nutzen zusätzliche Hardware (Gateways):
Abgrenzung: wM-Bus ist eine im Standard selbst definierte Schnittstelle. TCP/IP- und LoRaWAN-Anbindungen sind dagegen nachgelagerte Protokollumsetzungen. Der Begriff „drahtgebunden“ ist hier missverständlich, da auch Ethernet drahtgebunden ist. Gemeint ist ausschließlich der M-Bus nach EN 13757-2.
M-Bus-Master und Pegelwandler (Level-Converter) sind ebenfalls keine Variante, sondern die Hardware, mit der ein PC oder eine Steuerung an den leitungsgebundenen M-Bus angeschlossen wird.
1. Wireless M-Bus (EN 13757-4; 169/433/868 MHz):
Die Norm EN 13757-4 legt die Funkbetriebsarten S, T, R, C (868 MHz), F (433 MHz) und N (169 MHz) fest [23]. Die 433 MHz sind für Märkte gedacht, in denen 868 MHz nicht erlaubt ist [24][25].
2. wM-Bus über LoRaWAN:
3. M-Bus-Master mit Ethernet-Schnittstelle (M-Bus über TCP/IP):
M-Bus TCP besitz keine eigene Normvariante. Der kabelgebundene M-Bus ist in der Normenreihe EN 13757 beschrieben: Teil 2 legt die Bitübertragungs- und Sicherungsschicht der Zweidraht-Kommunikation fest [17], Teil 3 die Anwendungsschicht [15]. Das Protokoll kann auf verschiedene physikalische Wege aufsetzen, unter anderem auf TCP/IP über Ethernet [17].
In der Praxis läuft das über Gateways. Der HWg-PWR bindet zum Beispiel 3, 12 oder 25 M-Bus-Zähler (EN 13757-2) über LAN an [27]. Die freie Bibliothek Valley.Net.Protocols.MeterBus (C#) zeigt zudem M-Bus-Kommunikation über TCP, UDP und seriell [28].
Bei der Auswahl lohnt sich ein genauer Blick auf die Funktionsweise des Geräts:
Nicht zu verwechseln ist der kabelgebundene M-Bus mit dem Wireless M-Bus. Dieser ist in EN 13757-4 geregelt, überträgt per Funk in nicht lizenzierten SRD-Frequenzbändern [29], nutzt andere Komponenten (Funkempfänger statt Buspegelwandler) und wird separat geplant.
4. M-Bus-Master / Pegelwandler:
Landwirtschaftliche Betriebe, insbesondere Weingüter, Milchviehbetriebe und Biogasanlagen, verfügen über heterogene Energieinfrastrukturen, in denen Verbraucher und Eigenerzeuger nebeneinander bestehen. Nach der Agrarstrukturerhebung 2023 betrieben 26 % der 255.000 landwirtschaftlichen Betriebe in Deutschland Anlagen zur Erzeugung erneuerbarer Energien, überwiegend Photovoltaik (94 % dieser Betriebe), teilweise auch Biomasse (15 %) [31]. Zur regenerativen Stromerzeugung werden in der Landwirtschaft im Wesentlichen Blockheizkraftwerke, Photovoltaik- und kleine Windenergieanlagen eingesetzt [32]. Ihnen steht ein vielfältiger Verbrauch gegenüber, etwa Kühlung, Pumpen und Pressen im Weingut oder Melk- und Milchkühltechnik in der Milchviehhaltung. Wie stark sich Eigenerzeugung und Verbrauch decken, hängt dabei vom Verhältnis von Anlagengröße und Strombedarf ab: Große Anlagen erreichen hohe Autarkiegrade bei geringem Eigenverbrauchsanteil, kleine Anlagen das Gegenteil [32].
M-Bus (Meter-Bus) ist ein europäisch genormter Standard (EN 13757) zur herstellerunabhängigen Auslesung von Zählern für Strom, Wärme, Wasser und Gas. Wenn vorhandene Zähler M-Bus-fähig oder nachrüstbar sind, lässt sich der Aufwand für zusätzliche Messtechnik deutlich reduzieren. Ob das im Einzelfall gelingt, hängt von den Gegebenheiten im Betrieb ab: Beim kabelgebundenen M-Bus müssen gegebenenfalls Busleitungen verlegt und weitere Komponenten wie ein M-Bus-Master oder Pegelwandler installiert werden. Der Aufwand reicht daher je nach baulichen und betrieblichen Voraussetzungen von gering bis erheblich. Eine Alternative ohne Leitungen ist der Wireless M-Bus (wM-Bus), der per Funk arbeitet, dafür aber kompatible Zähler oder Funkmodule und einen Empfänger voraussetzt [17].
Typische Anwendungsszenarien:
Ein typischer Systemaufbau in einem landwirtschaftlichen Betrieb umfasst folgende Komponenten: Zähler (Strom/Wärme/Gas/Wasser) → M-Bus-Leitung → M-Bus-Master (inkl. Pegelwandlung/Level-Converter) → Datenlogger/Gateway → Cloud-Plattform (optional mit Anbindung an ein FMIS). Dabei übernimmt der M-Bus-Master die zyklische Abfrage aller Slaves (Zähler) und leitet die Rohdaten per Schnittstelle (RS-232, USB, LAN) an einen lokalen Datenlogger oder direkt an eine Cloud-Plattform weiter. Die Weiterverarbeitung in einem Farm-Management-Informationssystem (FMIS) ist dabei keine zwingende Systemkomponente, sondern eine mögliche nachgelagerte Nutzungsform der erfassten Daten.
Zur Datenerfassung sind Zähler, M-Bus-Master und ein Datenlogger bzw. Gateway erforderlich. Die Speicherung kann lokal auf dem Betrieb oder in einer Cloud-Plattform erfolgen. Eine Cloud ist damit keine technische Voraussetzung, bietet aber Vorteile bei Fernzugriff, Datensicherung und Auswertung. Die Übernahme in ein FMIS ist optional und kann je nach System über einen lokalen Import oder eine Schnittstelle zur Cloud erfolgen.
1. Normierte Interoperabilität
Die EU-Norm EN 13757 sichert eine herstellerunabhängige Kommunikation zwischen den Zählern. Zähler verschiedener Hersteller lassen sich daher in dasselbe System integrieren [33, 34, 35]. Landwirte sind bei Erweiterungen also nicht an einen Anbieter gebunden.
Niedrige Infrastrukturkosten: Bestehende Zähler können häufig nachgerüstet werden. Die bei M-Bus verwendete 2-Draht-Topologie vereinfacht die Installation erheblich [33]. Gerade für kleinere Weinbau- oder Landwirtschaftsbetriebe mit begrenztem Investitionsbudget ist das ein entscheidender Vorteil, da ein vollständiger Zähleraustausch oft unwirtschaftlich wäre. In der Praxis lassen sich etwa ältere Stromzähler in einer Kellerwirtschaft durch einfache M-Bus-Aufsatzmodule nachrüsten, sodass die bestehende Infrastruktur weitergenutzt und nur die Datenübertragung ergänzt wird.
Zuverlässigkeit: Kabelgebundene Systeme sind robust gegenüber Funkinterferenzen, die in metallintensiven Stallgebäuden problematisch sein können [36]. In Stallgebäuden mit massiven Betonwänden, Stahlkonstruktionen und elektrischen Maschinen sind Funksignale oft unzuverlässig. Kabelgebundener M-Bus überträgt die Zählerdaten dort störungsfrei und ohne Verbindungsabbrüche. Das ist besonders relevant in automatisierten Melkanlagen oder Biogasanlagen, wo eine lückenlose Datenerfassung für die Betriebsauswertung und Anlagensicherheit unerlässlich ist.
Förderkompatibilität: Im Rahmen von Energieaudits nach DIN EN 16247-1, wie sie etwa über das BAFA-Förderprogramm "Energieberatung für Nichtwohngebäude, Anlagen und Systeme" gefördert werden, ist eine belastbare Verbrauchserfassung Teil der Anforderungen an den Beratungsbericht. Laut BAFA kann die Verbrauchsermittlung für Geräte wie Kompressoren, Pumpen, Ventilatoren, Antriebsmotoren sowie Wärme- und Kälteerzeuger durch kontinuierliche oder zeitweise installierte Messeinrichtungen (z. B. Stromzangen, Wärmemengenzähler) erfolgen; auf Messungen kann verzichtet werden, wenn diese einen unverhältnismäßigen Aufwand bedeuten würden, sofern eine nachvollziehbare Hochrechnung möglich ist. Ein M-Bus-basiertes Untermesssystem kann in diesem Kontext als praktikable technische Lösung dienen, um die geforderte Verbrauchstransparenz auf Anlagen- bzw. Geräteebene mit vertretbarem Aufwand zu erreichen, ist aber keine ausdrücklich vorgeschriebene Technologie oder Pflichtvoraussetzung für die Förderfähigkeit [37].
Begrenzte Reichweite und Skalierbarkeit: Es können maximal 250 Slaves pro Master-Level-Converter angeschlossen werden. Größere Installationen erfordern mehrere Master und erhöhen die Systemkomplexität [38
[38, 39]. Ein einzelnes M-Bus-Segment hat eine physikalisch bedingte Grenzen bei Teilnehmerzahl und Kabellänge, die je nach Pegelwandler und Baudrate variieren können. Wer mehr Zähler einbinden will, muss das System aufteilen und zusätzliche Hardware sowie Konfigurationsaufwand einplanen. Ein großer Ackerbaubetrieb mit mehreren Maschinenhallen, Trocknungsanlagen und Lagerhallen, der sämtliche Strom- und Wärmezähler zentral erfassen möchte, benötigt ab 250 Zählern zwingend mehrere Master-Converter mit separater Verdrahtung und getrennter Software-Einbindung. Für kleinere Betriebe ist diese Grenze meist unkritisch; für wachsende Betriebe oder Lohnunternehmen mit Standortverbund kann sie jedoch schnell zum Engpass werden.
Geringe Übertragungsrate: 300–9.600 Baud ermöglichen keine Echtzeit-Übertragung hochfrequenter Messdaten (< 1-Minuten-Intervall kaum sinnvoll realisierbar) [12, 40]. M-Bus ist auf stabile, periodische Auslesungen im Minuten- bis Stundenbereich ausgelegt, nicht auf Lastspitzenanalysen im Sekundenbereich. Soll in einer Weinbaukellerei der Stromverbrauch der Kühlanlage während der Gärphase engmaschig überwacht werden, um Lastspitzen zu erkennen und das Aggregat bedarfsgerecht zu schalten, reagiert das System zu träge. Für solche Anwendungen eignen sich Modbus oder direkte Pulsausgänge besser, die Messwerte im Sekundentakt liefern [41].
Fachkenntnis erforderlich: Die nötige Parametrierung (Adressierung, Auswertung von DIF/VIF, d. h. Data Information Field/Value Information Field, also der Kennungen im M-Bus-Telegramm, die das Datenformat sowie Bedeutung und Einheit eines Messwerts festlegen) setzt technisches Know-how voraus [42]. Dieses fehlt in landwirtschaftlichen Betrieben oft. Der M-Bus ist kein „Plug-and-Play"-System: Die korrekte Zuweisung von Geräteadressen und die Interpretation der herstellerspezifischen Datenfelder (DIF/VIF) erfordern ein Grundverständnis des Protokolls. Installiert ein Landwirt eigenständig einen neuen Wärmemengenzähler im Stallheizkreis, kann die Auslesung ohne dieses Wissen falsche oder unvollständige Werte liefern. In der Praxis wird daher häufig externer Technikerservice benötigt. Dieser verursacht Kosten bei Inbetriebnahme und Parametrierung sowie bei späteren Änderungen (z. B. Zählertausch, Erweiterung) oder Störungen und schränkt die Unabhängigkeit des Betriebs ein. Laufende Kosten entstehen vor allem dann, wenn Wartungsverträge oder Cloud-Dienste zur Auswertung genutzt werden.
Wireless-Variante anfällig gegenüber Abschirmung
Wireless M-Bus (wM-Bus) arbeitet in Europa überwiegend im 868-MHz-Band[43, 44]. Die kabellose Variante verspricht eine einfache Nachrüstung ohne Verlegeaufwand. Funksignale können jedoch durch physische Objekte zwischen Sender und Empfänger gedämpft werden [44]. In Stallgebäuden mit Stahlrahmenkonstruktion, Metallverkleidung, Silos oder dicht belegten Metallregalen ist deshalb mit einer Dämpfung zu rechnen. Durchgehende leitfähige Flächen reflektieren oder absorbieren Funkwellen. Ob und wie viel Signal durchkommt, entscheidet sich vor allem an Fugen und Öffnungen [45].
Von einem Faradayschen Käfig lässt sich nur sprechen, wenn Öffnungen deutlich kleiner als die Wellenlänge sind [46]. Als Faustregel gilt ein Zehntel der Wellenlänge [47]. Bei 868 MHz beträgt die Wellenlänge etwa 34,5 cm (eigene Berechnung, c/f), das Zehntel also gut 3 cm. Stallgebäude haben meist größere Öffnungen wie offene Traufseiten, Tore, Firstlüftung und Fenster (eigene Einschätzung). Eine vollständige Abschirmung ist daher eher untypisch.
Die Dämpfung ist nicht auf 868 MHz beschränkt, sondern betrifft Sub-GHz-Bänder allgemein. In einem metallreichen Industriegebäude erreichten 434 und 868 MHz ähnliche Ergebnisse das ist allerdings eine Praxismessung aus einem Blog [48]. Für ländliche Farmgebäude ergab eine Messstudie einen zusätzlichen Pfadverlust von bis zu 18 dB im Mid-Band. Er hing vom Gebäudetyp und von der Ausrichtung der Stallöffnungen ab [49]. Diese Studie wurde nicht bei 868 MHz durchgeführt. Sie zeigt aber, dass die Dämpfung gebäudeabhängig und nicht pauschal ausfällt.
Vorgehen: RSSI-Standortmessung vor der Installation
Ob wM-Bus im konkreten Betrieb zuverlässig funktioniert, sollte vor der Beschaffung gemessen werden. Das gilt auch für die Frage, ob Repeater oder kabelgebundener M-Bus nötig sind.
1. M-Bus Communication Protocol; O. Zdir
2. The Internet of Things: Key Applications and Protocols; O. Hersent, D. Boswarthik, O. Elloumi
3. Overview of the M-Bus; m-bus.com
4. M-Bus – A Robust Communication Protocol; A. Shivani
5. Communication systems for meters GlobalSpec/DS: EN 13757-4; Global Spec
6. Wireless M-Bus 169 MHz; P.M. Evjen
7. M-Bus-Zähler; energie-zähler.com
8. Europäische Norm: EN 13757-2:2004; Eureopean Union Public Licence
9. Grundlagen M-Bus; Wachendorff Prozesstechnik GmbH & Co. KG
10. www.elvaco.com/en/content/m-bus
11. https://www.wago.com/de/m-bus
12. https://www.wachendorff-prozesstechnik.de/technologie/feldbus/m-bus/
14. https://enqt.de/blog/wireless-m-bus-einfuehrung-und-funktionsweise/
16. https://standards.iteh.ai/catalog/standards/cen/b0f5d14e-42a8-4a53-945a-06fc2a3dd0f8/en-13757-4-2025
17. https://en.wikipedia.org/wiki/Meter-Bus
18. https://enqt.de/en/blog/wireless-m-bus-introduction-and-operation/
19. https://know.innon.com/m-bus-options
20. https://sensemi.com/post/wired-and-wireless-m-bus
21. https://metervalveandcontrol.com/pdf/btu-meters/M-BusDocumentation.pdf
22. https://www.industr.com/de/m-bus-pegelwandler-als-ip-iot-schnittstelle-2539732
23. https://www.st.com/en/wireless-connectivity/wireless-m-bus-products.html
24. https://radiocrafts.com/technologies/wireless-m-bus-technology-overview/
26. https://iot.zenner.shop/detail/e8a8d75017fa41f9925e943075e344b3
27. https://www.hw-group.com/keywords/mbus-ip
28. https://github.com/sympthom/Valley.Net.Protocols.MeterBus
29. Wärmezählerlösungen multical-603; Kamstrup GmbH
30. Landis+Gyr E450 meter; Landis+Gyr
31. https://www.destatis.de/DE/Presse/Pressemitteilungen/2024/05/PD24_204_41.html
32. Energiedatenmanagement; KBR GmbH
33. M-Bus interoperabilität; m-bus.com
34. (Wireless) M-Bus: Communication for smart metering; stackforce.com
35. Open Metering System: Specification; Open Metering System Group e.V.
36. Wired and Wireless M-Bus; semsemi.com
37. Energieaudit DIN EN 16247; Bundesamt für Wirtschaft und Ausfuhrkontrolle
38. M-Bus-Anbindung für Energie- und Verbarauchszähler; Beckhoff Automation GmbH
39. M-Bus Netzwerk Planungs- und Installationshinweise; Siemens AG Schweiz
40. M-Bus Grundlagen & Zähler-Wissen; P. Hochhuth
41. Stromzähler auslesen mit S0 | Modbus | SML | EDL | wM-Bus; J. Leinemann
42. https://www.m-bus.de/vif.html
43. https://heidisystems.com/blog/wireless-m-bus
44. https://www.elvaco.com/de/content/wireless-m-bus
45. https://arxiv.org/pdf/1710.05614
46. https://en.wikipedia.org/wiki/Faraday_cage
47. https://www.emc-directory.com/community/what-is-a-faraday-cage
48. http://embeddedexperience.blogspot.com/2015/02/real-life-performance-of-lora-radio.html
49. https://arxiv.org/pdf/2404.17434
50. https://www.mdpi.com/1424-8220/23/6/3283
51. https://m-bus.com/documentation-wired/03-overview-of-the-m-bus
B. Sc. Fabian Marnet, wissenschaftlicher Mitarbeiter DLR Rheinhessen-Nahe-Hunsrück
(Dieser Beitrag wurde mit KI-Unterstützung (Claude) sprachlich überarbeitet und redigiert. Fachliche Inhalte und Quellenangaben wurden manuell recherchiert und geprüft.)
